저의 그래픽카드는 GTX 1050 Ti 이기 때문에 제 환경에 맞춰 진행하였습니다.

*[실행 환경]

Visual studio 2015

CUDA 10.1

cuDNN 7.6.3

OpenCV 4.0.1

기준으로 설치 튜토리얼을 진행하고, Visual Studio 가 설치되있다는 가정하에 진행하겠습니다.

목차

1. CUDA, cudnn 설치

2. OpenCV 설치

3. darknet 설치 및 환경 세팅

4. 간단한 예제 실행

1. CUDA 10.1 , cuDNN v7.6.3 설치

****** 주의사항 ******

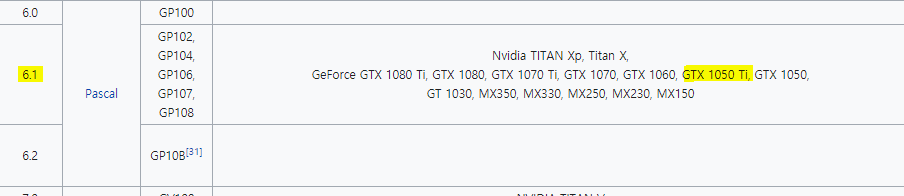

참고: 저는 그래픽카드가 GTX 1050 Ti 이기 때문에 CUDA 10.1 버전을 사용할 수 있습니다.

CUDA는 버전이 다양한데, Compute capability에 따라 설치할 수 있는 버전이 있습니다.

꼭 본인에 Compute capability에 맞는 CUDA 버전을 설치해주셔야 합니다.

CUDA 10.1 버전은 Compute capability 3.0~7.5 가 지원됩니다.

• CUDA SDK 1.0 support for compute capability 1.0 – 1.1 (Tesla)
• CUDA SDK 1.1 support for compute capability 1.0 – 1.1+x (Tesla)
• CUDA SDK 2.0 support for compute capability 1.0 – 1.1+x (Tesla)
• CUDA SDK 2.1 – 2.3.1 support for compute capability 1.0 – 1.3 (Tesla)
• CUDA SDK 3.0 – 3.1 support for compute capability 1.0 – 2.0 (Tesla, Fermi)
• CUDA SDK 3.2 support for compute capability 1.0 – 2.1 (Tesla, Fermi)
• CUDA SDK 4.0 – 4.2 support for compute capability 1.0 – 2.1+x (Tesla, Fermi, more?).
• CUDA SDK 5.0 – 5.5 support for compute capability 1.0 – 3.5 (Tesla, Fermi, Kepler).
• CUDA SDK 6.0 support for compute capability 1.0 – 3.5 (Tesla, Fermi, Kepler).
• CUDA SDK 6.5 support for compute capability 1.1 – 5.x (Tesla, Fermi, Kepler, Maxwell). Last version with support for compute capability 1.x (Tesla)
• CUDA SDK 7.0 – 7.5 support for compute capability 2.0 – 5.x (Fermi, Kepler, Maxwell)
• CUDA SDK 8.0 support for compute capability 2.0 – 6.x (Fermi, Kepler, Maxwell, Pascal). Last version with support for compute capability 2.x (Fermi) (Pascal GTX 1070Ti Not Support)
• CUDA SDK 9.0 – 9.2 support for compute capability 3.0 – 7.2 (Kepler, Maxwell, Pascal, Volta) (Pascal GTX 1070Ti Not Support CUDA SDK 9.0 and support CUDA SDK 9.2)
• CUDA SDK 10.0 – 10.2 support for compute capability 3.0 – 7.5 (Kepler, Maxwell, Pascal, Volta, Turing). Last version with support for compute capability 3.x (Kepler). 10.2 is the last official release for macOS, as support will not be available for macOS in newer releases. (저는 Compute capability가 6.1 이므로 10.1 버전을 사용할 수 있습니다.)
• CUDA SDK 11.0 – support for compute capability 5.2 - 8.0 (Maxwell, Pascal, Volta, Turing, Ampere)

자세한 내용은 아래 사이트를 참조하시면 됩니다.

https://en.wikipedia.org/wiki/CUDA

https://developer.nvidia.com/cuda-toolkit-archive

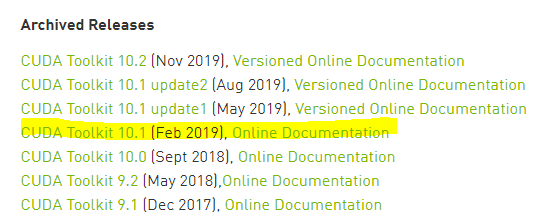

위의 페이지에 들어가서 CUDA Toolkit 10.1 [Feb 2019] 버전을 클릭해줍니다.

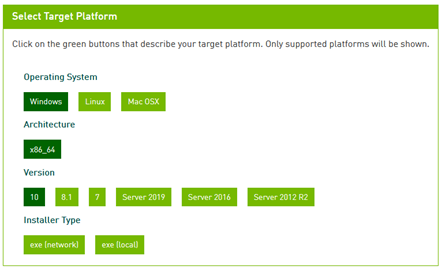

클릭을 하시고 들어가시면 아래와 같이 local 로 설정하여 다운받아서 실행해줍니다.

exe[network]는 네트워크에서 나눠서 다운받는것이고 exe[local]은 설치파일을 한번에 받아놓는 방식입니다.

저는 local 방식으로 설치했습니다.

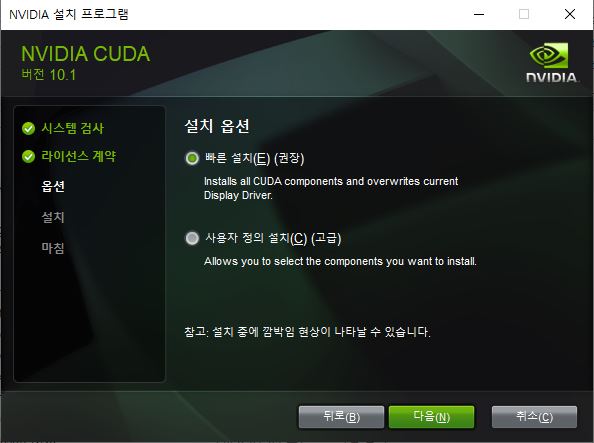

설치 옵션은 빠른 설치로 진행해줍니다.

설치된 저의 경로는 아래와 같습니다.

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1

다운로드가 완료되었으면 cuDNN을 설치합니다.

cuDNN을 다운받으려면 NVIDIA 회원가입 후 로그인 된 상태에서 가능합니다.

https://developer.nvidia.com/rdp/cudnn-archive

회원가입이 되셨으면 위의 사이트에 들어가서 v7.6.3 버전을 다운받아 줍니다.

위의 사진처럼 Download cuDNN v7.6.3 for CUDA 10.1 이면 10.1 버전용 cuDNN 이라는 뜻입니다.

v7.6.3 이지만 CUDA 9.0 ,10.0 , 10.1 버전 등 각자 본인에 버전에 맞는 파일이 다르기때문에 주의해서 다운받아줍시다.

다운로드가 완료되면 폴더가 하나 있는데 저는 D드라이브에 넣어뒀습니다. 저의 cuDNN 경로는 아래와 같습니다.

D:\cuda

2. OpenCV 4.0.1 설치

https://opencv.org/releases/page/2/

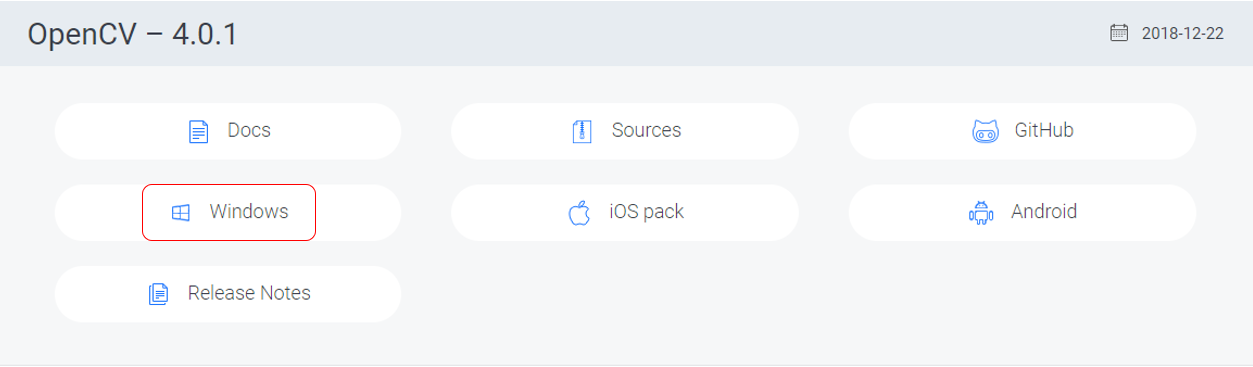

위의 홈페이지 들어가서 4.0.1 버전을 클릭해줍니다.

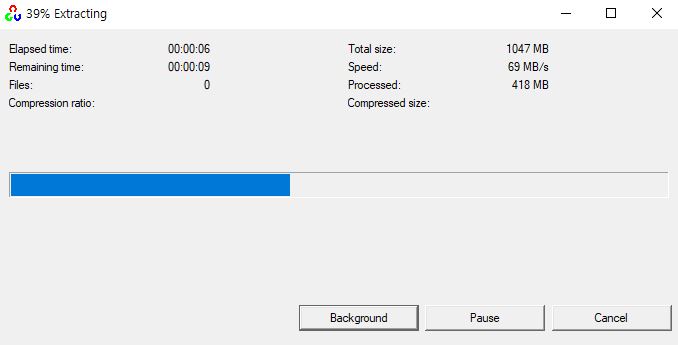

저는 D드라이브에 설치를 진행하였습니다.

3. Darknet 설치 및 환경 세팅 (중요)

파일을 받아주고 압축을 풀어줍니다.

darknet-master -> build -> darknet 폴더에 들어가면 darknet.vcxproj 파일이 있습니다.

저는 편집을 편리하게 하기위해 Notepad++ 라는 프로그램을 설치하였습니다.

오른쪽 버튼 클릭을하면 Edit with Notepad++ 로 수정할 수 있습니다.

2번째 line에 본인의 Visual Studio 버전에 맞게 수정해주시면 됩니다. 저는 2015 버전을 쓰기때문에

ToolsVersion="14.0"으로 지정하였습니다.

↓

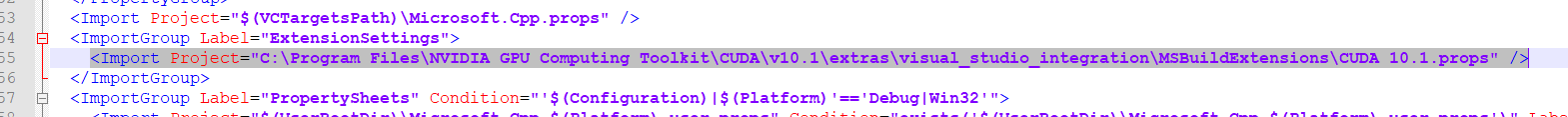

55번째 라인에

$(VCTargetsPath)\BuildCustomizations\CUDA 10.0.props을

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\extras\visual_studio_integration\MSBuildExtensions\CUDA 10.1.props로 바꿔줍니다.

마찬가지로 마지막 줄에 있는

$(VCTargetsPath)\BuildCustomizations\CUDA 10.0.props 부분도

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\extras\visual_studio_integration\MSBuildExtensions\CUDA 10.1.targets 으로 바꿔줍니다.

이제 darknet.sln 을 실행해서 프로젝트 -> 속성으로 들어가줍니다.

구성을 Release 플랫폼을 x64 로 바꿔주고 아래의 세팅을 하셔야합니다.

C/C++ -> 일반(general) -> 추가 포함 디렉터리(additional include directories) 을 편집해줘야 합니다.

제 기준으로 편집 전

 $(OPENCV_DIR)\include;

 C:\opencv_3.0\opencv\build\include;

 ..\..\include;

 ..\..\3rdparty\stb\include;

 ..\..\3rdparty\pthreads\include;

 %(AdditionalIncludeDirectories);

 $(CudaToolkitIncludeDir);

 $(CUDNN)\include;

 $(cudnn)\include

↓

편집 후

D:\opencv\build\include
..\..\include
..\..\3rdparty\stb\include
..\..\3rdparty\pthreads\include
%(AdditionalIncludeDirectories)
C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\include
D:\cuda\include

위의 과정은 OpenCV 와 CUDA , cuDNN 의 올바른 include 경로를 설정해주는 과정입니다.

다음으로 CUDA C/C++ -> Device -> Code Generation 에서 자신의 Compute capability에 맞게 수정해줍니다.

거의다왔습니다!!

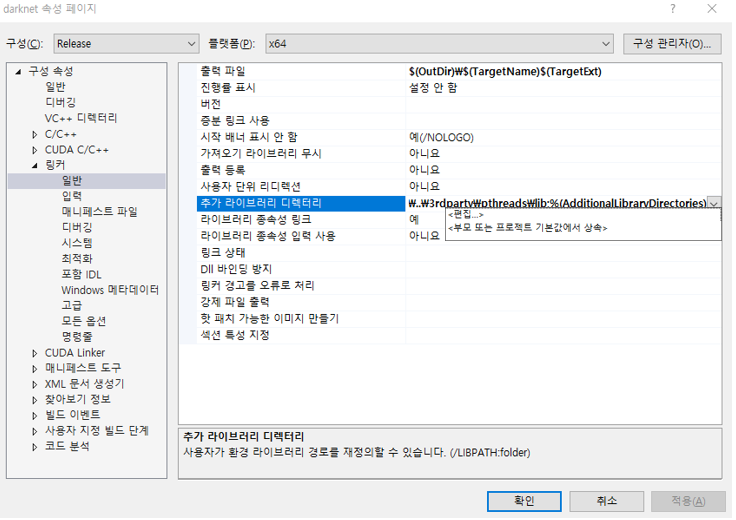

링커(Linker) -> 일반(general) -> 추가 라이브러리 디렉터리(Additional Library Directories) 를 편집해줘야 합니다.

제 기준으로 편집 전

 C:\opencv_2.4.9\opencv\build\x86\vc14\lib;

 C:\opencv_2.4.9\opencv\build\x86\vc12\lib;

 $(CUDA_PATH)lib\$(PlatformName);

 $(cudnn)\lib\x64;

 ..\..\3rdparty\pthreads\lib;

 %(AdditionalLibraryDirectories)

↓

D:\opencv\build\x64\vc14\lib;

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\lib\$(PlatformName);

D:\cuda\lib\x64;

..\..\3rdparty\pthreads\lib;

%(AdditionalLibraryDirectories)

편집 후입니다.

YOLO에서 CUDA와 OpenCV를 실행을 위한 dll 파일들을 옮겨줘야합니다.

C:\Program Files\NVIDIA GPU Computing Toolkit\CUDA\v10.1\bin 에서

cublas64_10.dll

cudart64_101.dll

curand64_10.dll

cusolver64_10.dll

D:\opencv\build\x64\vc14\bin 에서

opencv_world401.dll

opencv_world401d.dll

opencv_ffmpeg401_64.dll

총 7개의 파일을 darknet-master\build\darknet\x64 폴더 안에 넣어줍니다.

넣어주시고 다시 darknet.sln 파일을 실행시킨 후에

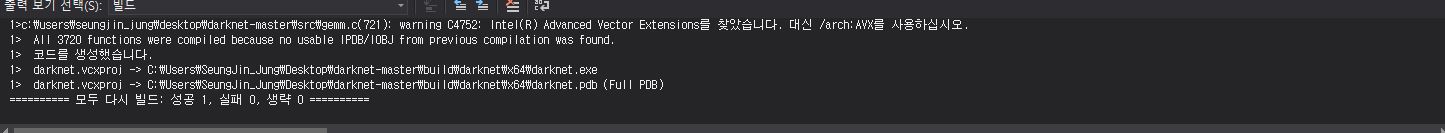

Release 에 x64인지 확인해 주시고 빌드(B) -> 솔루션 빌드 를 진행시켜줍니다.

휴~~ 드디어 빌드가 완료되었습니다. 성공이 되셨다면 YOLO 세팅이 정상적으로 된것입니다.

4. 간단한 예제 실행

yolov3.weights (236 MB COCO Yolo v3): https://pjreddie.com/media/files/yolov3.weights

우선 미리 훈련된 weights 파일을 다운받아서

darknet-master\build\darknet\x64 폴더안에 넣어줍니다.

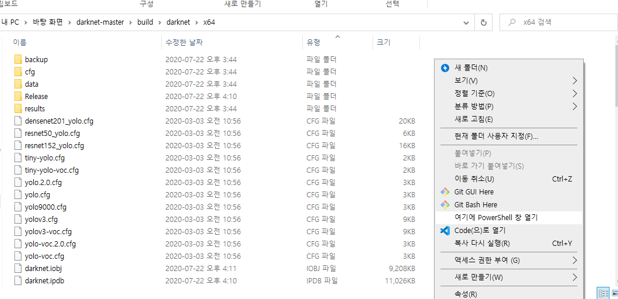

폴더에 들어가서 빈 곳에 Shift + 오른쪽버튼을 누르면 위의 사진과 같이 여기에 PowerShell 창 열기가 뜹니다.

간단한 예제를 돌려보겠습니다.

./darknet.exe detector test data/coco.data yolov3.cfg yolov3.weights data/dog.jpg

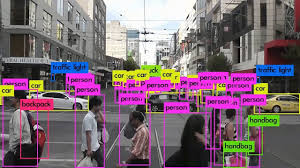

정상적으로 설치가 되어서 위와 같이 object detection 이 성공적으로 되네요~

혹시나 설치과정중에 에러가 발생하면 댓글 남겨주세요. 설치하느라 고생하셨습니다~!!

항상 YOLO 학습때 anchor 값이 정확히 무엇인지 몰라서 찾아봤는데

https://github.com/pjreddie/darknet/issues/568

여기서 AlexeyAB , YOLO 버전의 제작자중 한명이 댓글을 남겼습니다.

Anchors are initial sizes (width, height) some of which (the closest to the object size) will be resized to the object size - using some outputs from the neural network (final feature map):

Anchor는 초기의 크기(너비, 높이) 이며 그 중 일부 (개체 크기에 가장 가까운)는 신경망 (최종 기능 맵)의 일부 출력을 사용하여 개체 크기로 크기가 조정됩니다.

  b.x = (i + x[index + 0*stride]) / lw;
  b.y = (j + x[index + 1*stride]) / lh;
  b.w = exp(x[index + 2*stride]) * biases[2*n]   / w;
  b.h = exp(x[index + 3*stride]) * biases[2*n+1] / h;

darknet 폴더안에 yolo_layer.c 파일중 get_yolo_box 함수 안에 다음과 같은 코드가 있습니다.

대부분의 경계 상자에는 특정 높이 너비 비율이 있는데 YOLO는 경계 상자를 직접 예측하는 대신 특정 높이 너비 비율을 가진 미리 결정된 상자 세트에서 대상을 예측합니다. 이때 미리 정해진 상자 세트가 앵커 입니다.

따라서 학습시에 yolov3.cfg 파일을 가져와서 다음과 같이 수정합니다.

max_batches 는 자신의 classes * 4000 로 설정하였습니다. (저는 클래스가 6개이므로 24000)

그리고 cfg파일에 맨아래쪽으로 내려가면

[convolutional]
size=1
stride=1
pad=1
filters=33
activation=linear


[yolo]
mask = 0,1,2
anchors = 11, 21,  31, 62,  43, 80,  53,103,  65,125,  78,155,  51,287, 106,202,  76,350
classes=6
num=9
jitter=.3
ignore_thresh = .7
truth_thresh = 1
random=1

여기서 [yolo]부분에 classes 를 각 자신이 설정한 classes 개수로 설정하고 [convolutional] 파트에 filters 수는 yoloV3 기준 (classes + 5) * 3 해준 값을 설정해줍니다. (저는 클래스가 6이므로 (6+5) * 3 = 33 해줬습니다.)

조금더 올려보면 마찬가지로 [yolo] 가 두개나 더 있습니다.

[yolo]와 바로 그위에 [convolutional] 를 모두 수정해줍니다.

[convolutional]
size=1
stride=1
pad=1
filters=33
activation=linear

[yolo]
mask = 6,7,8
anchors = 11, 21,  31, 62,  43, 80,  53,103,  65,125,  78,155,  51,287, 106,202,  76,350
classes=6
num=9
jitter=.3
ignore_thresh = .7
truth_thresh = 1
random=1

[convolutional]
size=1
stride=1
pad=1
filters=33
activation=linear

[yolo]
mask = 3,4,5
anchors = 11, 21,  31, 62,  43, 80,  53,103,  65,125,  78,155,  51,287, 106,202,  76,350
classes=6
num=9
jitter=.3
ignore_thresh = .7
truth_thresh = 1
random=1

자이제 anchors 값도 설정해줘야하는데 각자 anchors 값이 다르므로 명령어를 통해 가져옵니다.

darknet.exe detector calc_anchors data/obj.data data/yolo-obj.cfg -num_of_clusters 9 -width 416 -height 416

obj.data , cfg 파일은 본인의 경로에 맞게 설정해주시고 width 와 heights 역시 본인의 cfg 파일에 설정한 크기대로 설정해주시면 됩니다. 저는 416 416으로 맞췄습니다.

코드를 실행해주면 평균 IoU % 값이 뜨고 anchors값이 txt로 저장이됩니다.

이후에 동일하게 설정한 cfg파일을 사용하여 학습 진행해 주면 됩니다.

*2020년도 10월 교내 캡스톤경진대회 제품제작에 성공하였습니다

youtu.be/OwrC1YFvGH0

마스크 학습관련내용은 아래 게시물에 있습니다.

https://ultrakid.tistory.com/15

코로나 바이러스로 요즘 전세계적으로 혼란인 가운데,

마스크를 착용하지않으면 상대적으로 타인에게 불안감을 조성할 우려가 있어서

마스크를 착용했을때 문이 열리게 되는 프로젝트를 만들었습니다.

개인적으로 시간이 날때마다 짬짬히 만들어보았습니다.

우선 구현 영상입니다.

https://youtu.be/fcFa_WhXNIo

라즈베리파이와 컴퓨터간 실시간 소켓 통신을 이용하였으며

컴퓨터에서는 YOLO를 이용한 마스크 착용 인식, 라즈베리에서는 소켓으로 통신받아 GPIO를 제어하였습니다.

우선 사람이 문앞에 있다고 가정하기 위해 초음파센서를 이용하였습니다.

라디오 같이 생긴 이 센서는 송신부인 Trigger와 수신부인 Echo로 나뉘어있는데 송신부에서 초음파를 발사하면 물체에 부딪쳐 나오는 진동을 Echo에서 받은 시간을 이용하여 거리를 측정하는 방식입니다.

이 센서는 최대 4m까지 거리측정이 가능합니다.

 라즈베리파이와 브레드보드를 이용하여 연결해놓고 잘 작동하는지 테스트해봤습니다.

 LED는 초음파센서와 물체와의 거리가 100cm 이하로 일정 count동안 존재할때 켜지도록 해놨습니다.

 서보모터는 SG-90을 이용했으며 서보모터에 나무젓가락 세개를 테이프로 이어붙혀서 만들었습니다.

 출입문 역할로 만들었으며, 마스크를 쓰면 서보모터를 회전시켜 지나갈 수 있도록 만들었습니다.

 이제 남은건 윈도우 환경에서 인식한 결과를 라즈베리에 전송시켜 마스크를 썼을때 서보모터가 움직이게

 두가지를 합쳤습니다.

YOLO의 darknet 소스코드찾다 image_opencv.cpp 파일에서 class를 검출하는 소스코드를 찾아냈습니다.

/*********************************************INSERT CODE LINE*******************************************************/
if (strcmp(detectname, names[j]) != 0)
	{
		fp = fopen("***TXT파일위치***", "w");
		fwrite(names[j], strlen(names[j]), 1, fp);
		fclose(fp);
	}
/*********************************************INSERT CODE LINE*******************************************************/

제가 추가한 소스코드입니다. names[j]에 인식된 class의 이름이 저장되있습니다.

TXT파일을 fopen 함수를 이용하여 열어서 fwrite 함수로 TXT파일에 검출된 class를 적게 구현했습니다.

이제 소켓으로 class name을 보내기만 하면 됩니다.

윈도우 소켓 코드중 일부입니다.

while (1)
	{
		fp = fopen("***TXT파일 위치***", "r"); //YOLO에서 검출된name을 적은 TXT파일 열기
		fscanf(fp, "%s", message); // 문장을 복사
		fclose(fp); // 파일닫기
		if (strcmp(message, pre_message) == 0)
			continue;
		else {
			strcpy(pre_message, message);
			printf("SEND : %s\n", pre_message);
			send(hSocket, message, sizeof(message) - 1, 0); //send를이용하여 라즈베리로 전송

		}

	}

YOLO와 소켓을 둘다 실행시켜놓고 소켓은 계속 텍스트를 읽어서 보내주기만 합니다.

라즈베리파이에서 GPIO를 다루는 코드 중 일부입니다.

if distance <= 100: # *초음파센서와 물체간 거리가 100cm 이하일때
			f = open("라즈베리파이 TXT파일 위치",'r') #윈도우에서 받은 name을 읽기
			read_yolo = f.readline() # read_yolo 변수에 문장을 복사
			f.close()
			right = 'MASK'
			count += 1 # count가 증가함
			if count >= 4 and read_yolo == right: # count가 4이상 and 'MASK'라는 name을 받게되면
				# print(2)
				p.ChangeDutyCycle(12) # 서보모터를 올림
				time.sleep(1)
				GPIO.output(LED, GPIO.HIGH) # LED를 켬
				time.sleep(2)
				p.ChangeDutyCycle(7.5) # 2초후 서보모터를 내림
				time.sleep(1)
				count = 0 # count를 0으로 초기화
				GPIO.output(LED,GPIO.LOW) # LED를 끔

			else: # 마스크를 쓰지 않으면 서보모터를 제어하지 않는다.
				continue

일정시간동안 출입문 앞에서 마스크를 끼고 있지 않은 상태로 서있으면 야속하게 문이 열리지 않습니다.

간단하게 GPIO를 제어하여 마스크 착용시에만 문이 열리는 시스템을 만들어 봤습니다.

나중에 추가적으로 소스 코드 수정 및 기능을 개선,추가하여 더 좋은 퀄리티로 만들어 보고 싶습니다.

=========수정 ==========

마스크 착용 여부를 이용하여 교내 경진대회의 출전한 UCC영상입니다.

youtu.be/OwrC1YFvGH0

========================

요즘 코로나 바이러스로 인해 전세계가 혼란입니다.

그래서 마스크를 착용하지 않으면 주변 사람에게 피해가 가니 항상 착용하도록 합시다!!

다름이 아니라

연구실에서 공부겸 간단한 개인 프로젝트를 진행해보고 있습니다. 시국이 시국인지라 마스크를 착용해야 문이 열리는 그런 시스템을 만들어보고자 하는데 착용 유무를 판단하기 위하여 YOLO를 이용하기로 했습니다.

class는 2가지로, 마스크를 쓴사람, 안쓴사람으로 나눠 학습했습니다. YOLO_MARK를 이용하여 라벨링 작업하였습니다.

Windows에서 학습을 진행하였으며, 컴퓨터환경은 인텔 CPU i5-6600 3.30Ghz ,NVIDIA GeForce GTX 1050 Ti 입니다.

 마스크를 쓴얼굴 500장, 안쓴얼굴 500장 정도 모아서 수동으로 라벨링 작업을 진행했습니다.

사실 딥러닝 학습시에 class당 500장의 사진은 굉장히 소량입니다. 추후에 더 괜찮은 아이디어가 생기면

더 기능을 추가할 예정입니다. 연구실에서 간단한 프로젝트로 학습겸 진행해보았습니다.

이미지를 라벨링 하게되면 txt파일이 생기는데 파일 안에는 class num와 각 사진의 라벨을 딴 좌표값이 들어있습니다.

참고로 이미지는 크롤링을 이용하여 구글에서 사진을 뽑아서 학습에 이용가능한 사진 500장씩만 분류했습니다.

정상적으로 확인이 되고있습니다.

123: 0.814543, 1.045863 avg loss, 0.001000 rate, 5.422000 seconds, 7872 images

123: 현재 훈련/Batch 를 몇번 반복했는지 나타냅니다.

0.814543 : 총 손실을 나타냅니다.

1.045863 avg : 평균 손실 오차로써 최대한 낮을때까지 학습을 시켜줘야합니다. 보통 저는 0.020000정도 아래로 내려가면 학습을 중지 시킵니다.

0.001000 rate : cfg 파일안에 정의된 학습 속도 비율을 나타냅니다.

5.422000 seconds : 1batch를 학습시키는데 소요된 시간을 나타냅니다.

7872 images : 지금까지 학습에 사용된 이미지의 총갯수를 나타냅니다.

위의 사진은 학습한지 얼마 안됬을때 캡쳐한 사진입니다. 20000번 넘게 학습시켜본결과 제 컴퓨터로는 하루좀 넘게 켜뒀던 것 같습니다.

위의 사진은 약 2만 2천번 학습시켰을때 나타난 학습곡선으로 이정도로 학습된 weights 파일로 구동시켜봤습니다.

아래는 구현 사진과 동영상 입니다.

마스크를 꼈을때, Mask 93% 정도로 인식합니다.

마스크를 벗게되면, 마스크를 착용하지 않은 class이름을 NO_MASK로 정의했습니다.

역시 90%이상으로 인식합니다.

추가적으로 라즈베리파이GPIO와 소켓통신을 이용하여 마스크를 끼지 않았을때 출입을 하지 못하도록 막는 시스템을 구현할 예정입니다.

감사합니당.

현재 Jetson nano에 깔려있는 CUDA 10.0 , JetPack 4.3 , OpenCV 3.4 버전을 기준으로 작성하였습니다.

YOLO ?

YOLO(You Only Look Once)는 이미지 내의 bounding box와 class probability를 single regression problem으로 간주하여, 이미지를 한 번 보는 것으로 객체의 종류와 위치를 추측합니다. 아래와 같이 single convolutional network를 통해 multiple bounding box에 대한 class probablility를 계산하는 방식입니다.

YOLO의 대한 자세한 원리와 설명은 아래 사이트를 참조해주세요.

https://github.com/zeuseyera/darknet-kr/blob/master/2_YOLO/yolo.md

우선 YOLO 버전으로는 크게 두가지가 있습니다.

https://pjreddie.com/darknet/

https://github.com/AlexeyAB/darknet

라즈베리파이나 젯슨 나노 보드에서 AlexeyAB 버전이 원활히 구동되는 것을 확인했습니다.

두 버전의 차이는 알아보니 pjreddie버전이 원래 yolo v3의 저자가 만든 버전이고, AlexeyAB버전은

아직까지도 활발한 업데이트를 하고 있으며 연구 목적(학습할때 mapping,손실율 등) 을 알 수 있습니다.

저는 AlexeyAB버전으로 설치하였습니다.

우선 기본적으로 업데이트를 한번 진행해줍니다.

sudo apt-get update
sudo apt-get upgrade

또한 YOLO는 실시간 객체인식 시스템 중 하나로 꽤 무겁기 때문에 GPU를 이용하여 돌려야 합니다.

Jetson nano는 초기 OS설치시에 CUDA가 기본적으로 설치가 되어 있기 때문에 설치할 필요가 없으며

경로만 export해줍니다.

export PATH=/usr/local/cuda-10.0/bin${PATH:+:${PATH}}

export LD_LIBRARY_PATH=/usr/local/cuda-10.0/lib64${LD_LIBRARY_PATH:+:${LD_LIBRARY_PATH}}

darknet 을 받아줍니다.

git clone https://github.com/AlexeyAB/darknet

cd darknet

wget https://pjreddie.com/media/files/yolov3.weights

darknet에서는 coco data(COCO: Common Object in COntext)와 학습해 놓은 weights 파일을 제공하고 있는데,

약 80개정도 사물을 학습해놓았습니다. 기본 제공해주는 데이터 파일로써, YOLO를 처음 접했을때 돌려보는 가장 기본적인 demo정도로 생각하면 됩니다. 추가적으로 Tensorflow Lite버전처럼 경량화된 샘플인 yolov3-tiny.weights 파일도 설치해주면 좋습니다.

wget https://pjreddie.com/media/files/yolov3-tiny.weights

이제 YOLO를 build하기 위해 Makefile을 vi 명령어를 통해 약간 수정해줍니다.

sudo vi Makefile

들어가면

GPU=1
CUDNN=1
OPENCV=1

이 세개부분이 원래 0으로 되어있으므로, 위에 사진처럼 1로 바꿔줍니다. 0쪽으로 방향키버튼을 통해 이동후

s 버튼을 눌러 1로 변경후 ESC, 방향키버튼으로 이동후 s 버튼을 눌러 1로 변경후 ESC를 해줍니다.

*vi 명령어

변경이 완료됬으면 Shift + ; ( : 콜론)누르고 wq! (쓰고 나가기) 를통해 vi창을 나갑니다.

명령어창으로 돌아와서 컴파일을 진행합니다.

make

이제 YOLO 설치는 끝이 났습니다. 정상적으로 설치되었는지 구동해보도록 하겠습니다.

간단한 사진예제 먼저 구동해보겠습니다.

./darknet detect cfg/yolov3.cfg yolov3.weights data/dog.jpg

tiny 버전으로 구동하고 싶다면 아래 명령어를 입력해줍니다. lite한 버전이라 위의 명령어보다 처리속도가 빨라요.

./darknet detect cfg/yolov3-tiny.cfg yolov3-tiny.weights data/dog.jpg

개와 자전거,트럭이 인식이 잘되는 것을 볼 수 있습니다.

사진이 정상적으로 인식 되는것으로 보아 YOLO가 잘 설치된 것 같습니다.

YOLO는 웹캠을 통해 출력되는 영상을 실시간으로 인식할 수 있습니다.

숫자 0으로 실행이 안되면 1로 바꿔서 해주시면 됩니다.

./darknet detector demo cfg/coco.data cfg/yolov3.cfg yolov3.weights -c 0

마찬가지로 tiny 버전으로 구동하고 싶으면 아래 명령어를 입력해줍니다.

./darknet detector demo cfg/coco.data cfg/yolov3-tiny.cfg yolov3-tiny.weights -c 0

웹캠으로 실시간 인식한 구동 영상입니다.

위의 동영상은 tiny버전으로 GPU사용하여 구동하였습니다. 13~14 프레임으로

평균 10프레임 초중반대를 뽑아내줍니다. 일반yolov3.weight파일로 진행시 1~4프레임 정도밖에 안나오는데

라즈베리파이에서는 엄두도 못내는 실시간 인식을 꽤 괜찮은 성능으로 구동시켜주네요..

지금까지 YOLO의 기본 설정방법 및 예제 실행에 대해 글을 작성해 보았습니다.

서투른 글 읽어주셔서 감사합니다.

참고사이트)

*YOLO를 처음 접할때 어려웠던 부분이 많은데 몇년전 게시물임에도 불구하고 꾸준히 댓글로 질문들에 답변해주시고 계십니다.

https://pgmrlsh.tistory.com/

연구실에서 개인적으로 진행해본 프로젝트 데모영상입니다.

계획하게된 계기

우선 저는 대학교 학부생으로 정보통신공학전공 연구실에 들어왔습니다.

라즈베리파이와 우분투 환경에대해 공부하던중에 ㅎㅎㅎ

교수님이 출입하시면 게임하다 걸리면 혼날거같아서 ㅎㅎㅎ

YOLO를 이용하여 연구실 인원 얼굴을 학습하여 출입시 누군지 인식하고 음성으로 알림 해주는 프로그램을 만들 계획을 짜게 되었습니다.

출입알림 시스템을 만들기 위해서 제가 간단히라도 공부했던 내용을 정리해보면

● YOLO 학습 ( 머신러닝의 원리, 데이터 학습원리 및 방법 )

● 라즈베리파이

● OpenCV를 이용한 영상처리 기법

● TCP/IP 소켓 프로그래밍

● 카카오API, 구글 API를 활용한 TTS(Text to Speech), STT(Speech to Text)

2학년이 막 끝난 시점에 연구실에 처음 들어오게된 저로써는 , 처음에 그냥 공부하려니

되게 낯설었지만, 작은 프로젝트 하나라도 제대로 구현해보자 하는 마음으로 프로젝트에

쓰일만한 내용을 학습했습니다.  특히~ 소켓 잡을때는 진짜 하기 싫었네요 ㅎㅎ

아무튼 어느정도 공부하면서 확실한 계획을 세웠습니다.

첫번째로, 우리의 얼굴을 학습시킨후, 정상적으로 인식이 되는지 확인하였습니다.

YOLO는 Ubuntu환경에서 구동하였고, 1인당 1300~1400장의 얼굴 데이터를 학습시켰습니다.

YOLO 학습했던 내용은 추후에 추가 업로드 예정입니다.

소켓 프로그래밍은 도서관에서 책을빌려 병행하면서 공부했었네요

윤성우의 열혈 TCP/IP 프로그래밍

라즈베리파이 <-> 우분투 간의 소켓 통신 확인후

YOLO에서 감지했을때 txt파일에 인식한 사람의 이름을 써주고

실시간으로 소켓으로 txt파일을 읽어서 라즈베리파이에 전송해주는 식으로 구상했습니다.

라즈베리파이로 출력하는 음성은 카카오 API 를 이용하여, 각 사람들의 음성파일을 만들었습니다.

소프트웨어적인 구현은 거의 완벽하게 진행되어있으나

하드웨어적 효율적 구현은 추후에 할예정입니다.

YOLO가 인식하기에 카메라가 상당히 먼곳에 있어 인식이안되서 USB연장선으로 카메라를 땡겨왔습니다.

USB 연장선을 더 추가하여 아예 벽쪽으로 몰아버리거나..

아니면 무선 영상 통신을 이용하여 영상을 받아 인식해주거나

생각좀 해봐야 할것 같네요.
